? 中文字幕免费在线看线人动作大片,日本精品99一区二区不卡,精品人妻无码久久久一区二区,涩涩视频www在线观看入口,日产一区二区三区无码不卡视频
地下防水工程滲漏的三大頑疾,應(yīng)該如何治理?
發(fā)布時(shí)間:2021-10-14瀏覽量:

地下防水工程必須由具備相應(yīng)資質(zhì)的專業(yè)防水施工隊(duì)伍進(jìn)行施工,主要施工人員應(yīng)持有建設(shè)行政主管部門或其指定單位頒發(fā)的執(zhí)業(yè)資格證書(shū)。下面針對(duì)地下防水工程易發(fā)生的三大滲漏頑疾,分析原因并給出治理對(duì)策,以供參考。

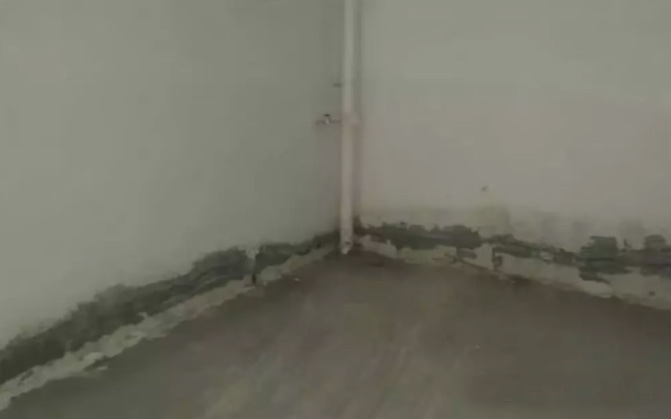

一、施工縫滲漏

防水材料

? 現(xiàn)象

施工縫處混凝土松散,骨料集中,接槎明顯,沿縫隙處滲漏水。

? 原因分析

1)施工縫留的位置不當(dāng)。
2)在支模和綁鋼筋的過(guò)程中,掉入縫內(nèi)的雜物沒(méi)有及時(shí)清除。澆筑上層混凝土后,在新舊混凝土之間形成夾層。
3)在澆筑上層混凝土?xí)r,未按規(guī)定處理施工縫,上、下層混凝土不能牢固粘結(jié)。
4)鋼筋過(guò)密,內(nèi)外模板距離狹窄,混凝土澆搗困難,施工質(zhì)量不易保證。
5)下料方法不當(dāng),骨料集中于施工縫處。
6)澆筑地面混凝土?xí)r,因工序銜接等原因造成新老接槎部位產(chǎn)生收縮裂縫。

? 治理

1)根據(jù)滲漏、水壓大小情況,采用促凝膠漿或氰凝灌漿堵漏。
2)不滲漏的施工縫,可沿縫剔成八字形凹槽,將松散石子剔除,刷洗干凈,用水泥素漿打底,抹1:2.5水泥砂漿找平壓實(shí)。

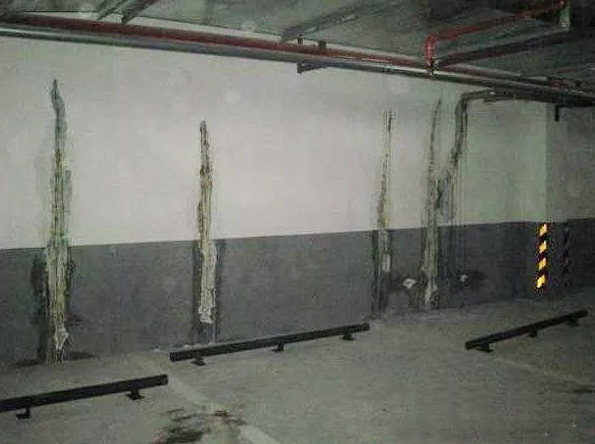

二、裂縫滲漏

防水材料

? 現(xiàn)象

混凝土表面有不規(guī)則的收縮裂縫且貫通于混凝土結(jié)構(gòu),有滲漏水現(xiàn)象。

? 原因分析

1)混凝土攪拌不均勻,或水泥品種混用,收縮不一產(chǎn)生裂縫。
2)設(shè)計(jì)中,對(duì)土的側(cè)壓力及水壓作用考慮不周,結(jié)構(gòu)缺乏足夠的剛度。
3)由于設(shè)計(jì)或施工等原因產(chǎn)生局部斷裂或環(huán)形裂縫。

? 治理

1)采用促凝膠漿或氰凝灌漿堵漏。
2)對(duì)不滲漏的裂縫,可用灰漿或用水泥壓漿法處理。
3)對(duì)于結(jié)構(gòu)所出現(xiàn)的環(huán)形裂縫,可采用埋入式橡膠止水帶、后埋式止水帶、粘貼式氯丁膠片以及涂刷式氯丁膠片等方法。

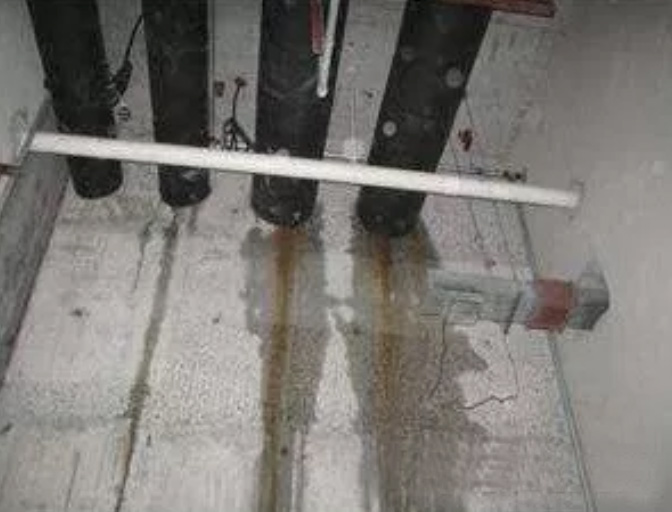

三、管道穿墻(地)部位滲漏

防水材料

? 現(xiàn)象

常溫管道、熱力管道以及電纜等穿墻(地)時(shí)與混凝土脫離,產(chǎn)生裂縫漏水。

? 原因分析

1)穿墻(地)管道周圍混凝土澆筑困難,振搗不密實(shí)。
2)沒(méi)有認(rèn)真清除穿墻(地)管道表面銹蝕層,致使穿墻(地)管道不能與混凝土粘結(jié)嚴(yán)密。
3)穿墻(地)管道接頭不嚴(yán)或用有縫管,水滲入管內(nèi)后,又從管內(nèi)流出。
4)在施工或使用中穿墻(地)管道受振動(dòng)松動(dòng),與混凝土間產(chǎn)生縫隙。
5)熱力管道穿墻部位構(gòu)造處理不當(dāng),致使管道在溫差作用下,因往返伸縮變形而與結(jié)構(gòu)脫離,產(chǎn)生裂縫。

? 治理

1)對(duì)于水壓較小的常溫管道穿墻(地)滲漏水采用直接堵漏法處理:沿裂縫剔入成八字形邊坡溝槽,采用水泥膠漿將溝槽擠壓密實(shí),達(dá)到強(qiáng)度后,表面做防水層。
2)對(duì)于水壓較大的常溫管道穿墻(地)滲漏水采用直接堵漏法處理:沿裂縫剔入成八字形邊坡溝槽,擠壓水泥膠漿同時(shí)留設(shè)線孔或釘孔,使漏水順孔眼流出。經(jīng)檢查無(wú)滲漏后,沿溝槽抹素漿、砂漿各一道。待其有強(qiáng)度后再按1)堵塞漏水孔眼,最后再把整條裂縫做好防水層。
3)熱力管道穿內(nèi)墻部位出現(xiàn)滲漏水時(shí),可將穿管孔眼剔大,采用埋設(shè)預(yù)制半圓混凝土套管進(jìn)行處理。
4)熱力管道穿內(nèi)墻部位出現(xiàn)滲漏水,修復(fù)時(shí)需將地下水位降至管道標(biāo)高以下,用設(shè)置膠止水套的方法處理。

【附】地下防水混凝土施工要點(diǎn)

1. 防水混凝土可通過(guò)調(diào)整配合比,或摻加外加劑、摻合料等措施配制而成,其抗?jié)B等級(jí)不得小于P6。其試配混凝土的抗?jié)B等級(jí)應(yīng)比設(shè)計(jì)要求提高0.2Mpa。

2. 用于防水混凝土的水泥品種宜采用硅酸鹽水泥、普通硅酸鹽水泥,采用其他品種水泥時(shí)應(yīng)經(jīng)試驗(yàn)確定。宜選用堅(jiān)固耐久、粒形良好的潔凈石子,其最大粒徑不宜大于40mm。砂宜選用堅(jiān)硬、抗風(fēng)化性強(qiáng)、潔凈的中粗砂,不宜使用海砂。用于拌制混凝土的水,應(yīng)符合相關(guān)標(biāo)準(zhǔn)規(guī)定。

3. 防水混凝土膠凝材料總用量不宜小于320kg/m³,在滿足混凝土抗?jié)B等級(jí)、強(qiáng)度等級(jí)和耐久性條件下,水泥用量不宜小于260kg/m³;砂率宜為35%~40%,泵送時(shí)可增至45%;水膠比不得大于0.50,有侵蝕性介質(zhì)時(shí)水膠比不宜大于0.45;防水混凝土宜采用預(yù)拌商品混凝土,其入泵坍落度宜控制在120~160mm,坍落度每小時(shí)損失值不應(yīng)大于20mm,總損失值不應(yīng)大于40mm;摻引氣劑或引氣型減水劑時(shí),混凝土含氣量應(yīng)控制在3%~5%;預(yù)拌混凝土的初凝時(shí)間宜為6~8h。

4. 防水混凝土拌合物應(yīng)采用機(jī)械攪拌,攪拌時(shí)間不宜小于2mim。

5. 防水混凝土應(yīng)分層連續(xù)澆筑,分層厚度不得大于500mm。并應(yīng)采用機(jī)械振搗,避免漏振、欠振和超振。

6. 防水混凝土應(yīng)連續(xù)澆筑,宜少留施工縫。當(dāng)留設(shè)施工縫時(shí),應(yīng)符合下列規(guī)定:

① 墻體水平施工縫不應(yīng)留在剪力最大處或底板與側(cè)墻的交接處,應(yīng)留在高出底板表面不小于300mm的墻體上。拱(板)墻結(jié)合的水平施工縫,宜留在拱(板)墻接縫線以下150~300mm處。墻體有預(yù)留孔洞時(shí),施工縫距孔洞邊緣不應(yīng)小于300mm。

② 垂直施工縫應(yīng)避開(kāi)地下水和裂隙水較多的地段,并宜與變形縫相結(jié)合。

7. 施工縫應(yīng)按設(shè)計(jì)及規(guī)范要求做好施工縫防水構(gòu)造。施工縫的施工應(yīng)符合如下規(guī)定:

① 水平施工縫澆筑混凝土前,應(yīng)將其表面浮漿和雜物清除,然后鋪設(shè)凈漿或涂刷混凝土界面處理劑、水泥基滲透結(jié)晶型防水涂料等材料,再鋪30~50mm厚的1:1水泥砂漿,并應(yīng)及時(shí)澆筑混凝土。

② 垂直施工縫澆筑混凝土前,應(yīng)將其表面清理干凈,再涂刷混凝土界面處理劑或水泥基滲透結(jié)晶型防水涂料,并應(yīng)及時(shí)澆筑混凝土。

③ 遇水膨脹止水條(膠)應(yīng)與接縫表面密貼;選用的遇水膨脹止水條(膠)應(yīng)具有緩脹性能,7d的凈膨脹率不宜大于最終膨脹率的60%,最終膨脹率宜大于220%。

④ 采用中埋式止水帶或預(yù)埋式注漿管時(shí),應(yīng)定位準(zhǔn)確、固定牢靠。

8. 大體積防水混凝土宜選用水化熱低和凝結(jié)時(shí)間長(zhǎng)的水泥,宜摻入減水劑、緩凝劑等外加劑和粉煤灰、磨細(xì)礦渣粉等摻合料。在設(shè)計(jì)許可的情況下,摻粉煤灰混凝土設(shè)計(jì)強(qiáng)度等級(jí)的齡期宜為60d或90d。高溫期施工時(shí),入模溫度不應(yīng)大于30℃?;炷羶?nèi)部預(yù)埋管道,進(jìn)行水冷散熱。大體積防水混凝土應(yīng)采取保溫保濕養(yǎng)護(hù),混凝土中心溫度與表面溫度的差值不應(yīng)大于25℃,表面溫度與大氣溫度的差值不應(yīng)大于20℃,養(yǎng)護(hù)時(shí)間不得少于14d。

9. 地下室外墻穿墻管必須采取止水措施,單獨(dú)埋設(shè)的管道可采用套管式穿墻防水。當(dāng)管道集中多管時(shí),可采用穿墻群管的防水方法。

上一篇:防水從業(yè)者不能不了解的最基礎(chǔ)防水材料專業(yè)名詞,你掌握了幾個(gè)?
下一篇:什么是真正的液體卷材?
熱門資訊

中文字幕免费在线看线人动作大片,日本精品99一区二区不卡,精品人妻无码久久久一区二区,涩涩视频www在线观看入口,日产一区二区三区无码不卡视频
